Фиксатор арматуры

Фиксаторы арматуры или фиксаторы защитного слоя бетона - это закладные изделия из полиэтилена низкого давления изготавливаемые методом экструзии.
Фиксаторы арматуры применяются для фиксации стальной арматуры в теле бетона.
Изделия фиксируют положение и формируют требуемую дистанцию прутьев арматуры в теле бетона.

Технические характеристики:
Защитный слой, мм
25-35, 30-40, 35-45, 40-50, 45-55, 50-60, 75-85 (используется два фиксатора 50-60), 100-110 (используется три фиксатора 50-60) и т.д.

Диаметр арматуры / арматурной сетки, мм
3 -16 (для рифленой арматуры)
3 -18 (для гладкой арматуры)

Материал изделия
Полипропилен (первичный)
Цвет
натуральный, либо сигнальный (красный, синий, голубой, ярко-зеленый и др.) для упрощения контроля

Максимальная нагрузка
Выдерживает нагрузку 150 кг, разрушается при точечной статической нагрузке на перекрестие 300 кг

Рекомендуемый расход на 1 м2
3-5 шт

Крепление на арматуре
Защелкивается на арматуре (арматурной сетке) до ее установки на основание в удобном для монтажника положении;


Преимущества фиксаторов перед аналогами
отливаются из первичных ударопрочных материалов и выдерживают повышенную нагрузку (в т.ч. при производстве работ при низких температурах), что позволяет уменьшать расход материалов на единицу площади;
имеют сигнальную окраску для упрощения контроля монтажных работ;
специальные лепестки позволяют плотно защелкиваться в широком диапазоне диаметров от 3 до 18 мм.;
могут быть установлены на горизонтальную, а также на вертикальную или наклонно позиционированную арматуру, также могут использоваться вместо фиксаторов "звездочка";
оригинальная конструкция ребер жесткости позволяет соединять фиксаторы в стопку для увеличения защитного слоя;
могут объединяться в тандем с применением соединителей для формирования зазора между поясами арматуры (многослойный армирующий каркас);
применимы для многоуровневого армирования.
Фиксаторы разделяются по типоразмеру (величине защитного слоя, которую они обеспечивают) и по типу опоры (для установки на основания различной степени жесткости и зернистости).


Опора "Стульчик"– для установки на жесткое поверхности, горизонтальные и вертикальные: монолитные конструкции, полы из бетона, дороги, опалубки.


Опора "Стандарт" – для установки на сыпучих поверхностях из щебня, гравия, либо плотного утеплителя, например XPS;


Опора XL – с увеличенной площадью для установки на утрамбованную песчаную основу или существующий естественный природный грунт.

Основные характеристики фиксаторов арматуры §
Защитный слой, мм:
25-35, 30-40, 35-45, 40-50, 45-55, 50-60,
75-85 (стопка из двух фиксаторов 50-60),
100-110 (стопка из трех фиксатора 50-60) и т.д.


Диаметр арматуры / арматурной сетки, мм:
3-16 (для рифленой арматуры),
3-18 (для гладкой арматуры).

 
Какой фиксатор арматуры выбрать? §
Фиксаторы разделяются по типоразмеру (величине защитного слоя, которую они обеспечивают) и по типу опоры (для установки на основания различной степени жесткости и зернистости).

Опора "Стульчик" – для установки на жесткое основание или т.н. потолочный фиксатор;

Опора "Стандарт" – для установки на поверхность из щебня, гравия, либо плотного утеплителя, например XPS;

"Опора XL" – с увеличенной площадью для установки на утрамбованную песчаную основу или существующий естественный природный грунт.



Дополнительные способы установки фиксаторов §
Без существенного уменьшения нагрузочной способности:


Вариант "Тандем" §
Одинаковые по высоте фиксаторы соединяются с применением специальных соединителей в пару с целью формирования зазора между поясами арматуры.

 
Вариант "Стопка" §
Идентичные по высоте фиксаторы устанавливаются в стопку (имеются дополнительные боковые уступы на опорных ножках). При стопировании величина защитного слоя увеличивается на 25 мм на каждую дополнительную единицу.




 
Преимущества фиксаторов PTL перед аналогами §
отливаются из первичных ударопрочных материалов и выдерживают повышенную нагрузку (в т.ч. при производстве работ при низких температурах), что позволяет уменьшать расход материалов на единицу площади;
имеют сигнальную окраску (оранжевую, красную, синюю, зеленую, желтую, серую, белую, черную и др. под заказ) для упрощения контроля монтажных работ;
специальные лепестки позволяют плотно защелкиваться на арматуре (армирующей сетке) в широком диапазоне диаметров от 3 до 18 мм. Для облегчения монтажа, работы можно выполнять в удобном для монтажника положении, до установки в проектное положение;
могут быть установлены на горизонтальную, а также на вертикальную или наклонно позиционированную арматуру с защелкиванием на перекрестиях во избежание их проворота и выпадения в момент установки опалубки, также могут использоваться вместо фиксаторов "звездочка";
оригинальная конструкция ребер жесткости позволяет соединять фиксаторы (одной высоты, без учета типа опорной части) в стопку для увеличения защитного слоя;
могут объединяться в тандем с применением соединителей для формирования зазора между поясами арматуры (многослойный армирующий каркас);
идеально подходят для установки на перекрестия;
применимы для многоуровневого армирования.

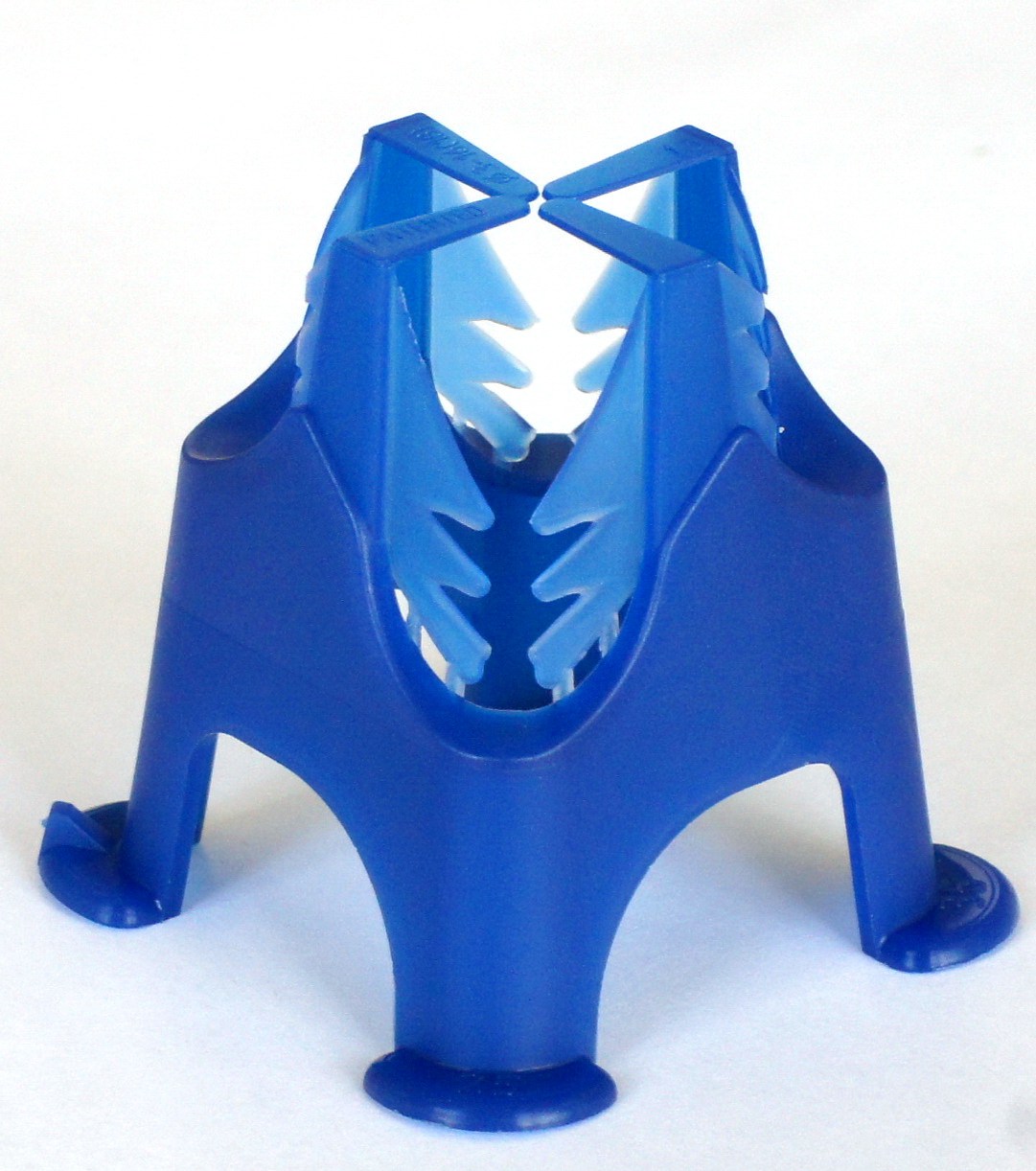

Фиксатор арматуры PTL "стульчик"
Производитель: PTL
Серия пластиковых фиксаторов арматуры PTL "стульчик" (или т.н. потолочный фиксатор) производства Пластик-Текнолоджиз предназначена для создания защитного слоя бетона монолитных конструкций от 25 до 160 мм и рекомендована для использования на ...
подробнее

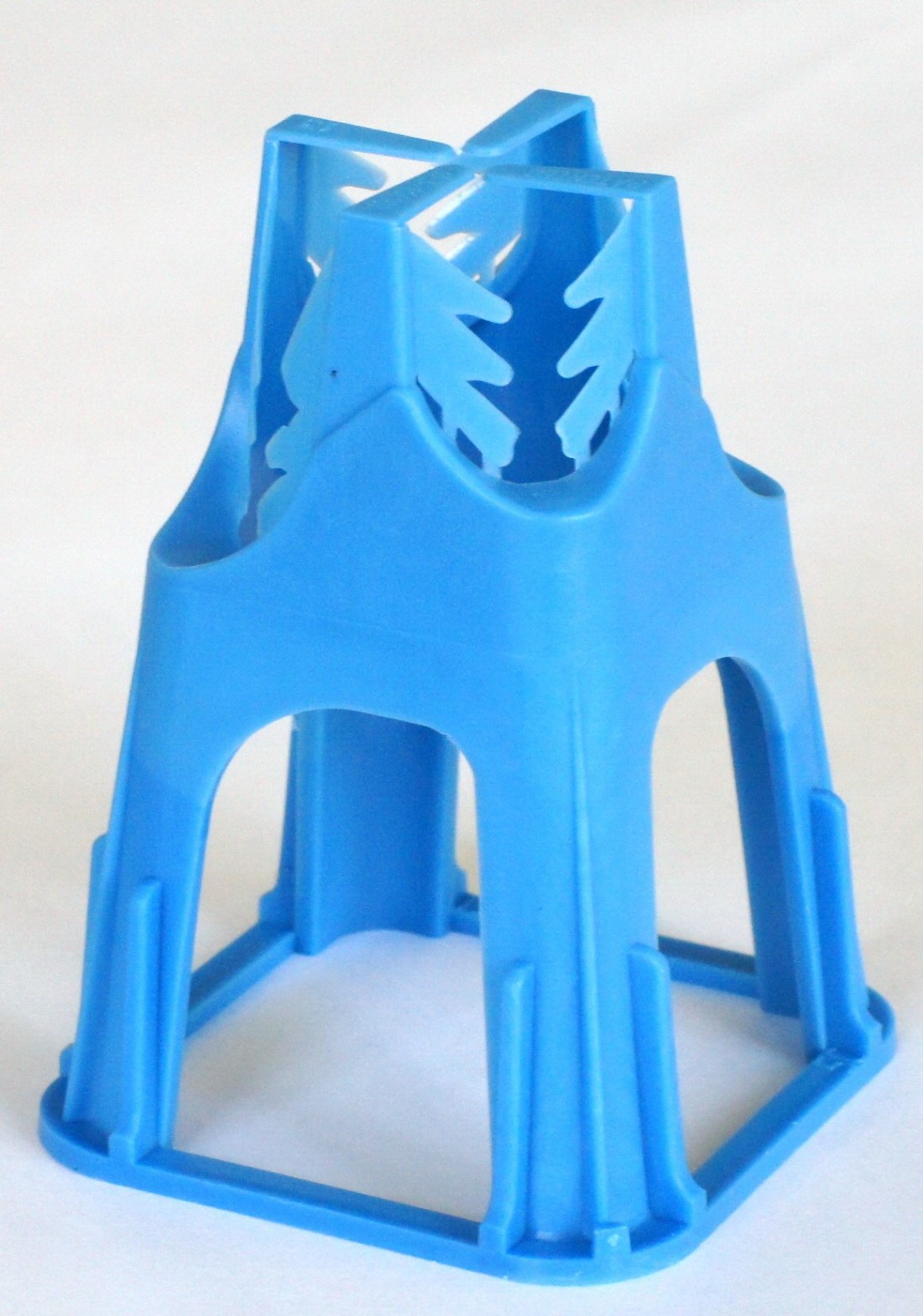

Фиксатор арматуры PTL "для сыпучего грунта"
Производитель: PTL
Серия пластиковых фиксаторов арматуры PTL "для сыпучего грунта" производства Пластик Текнолоджиз предназначена для создания защитного слоя бетона монолитных конструкций от 25 до 160 мм и рекомендована для использования на сыпучих грунтах . ...
подробнее

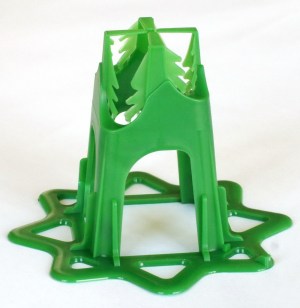

Фиксатор арматуры PTL "XL, для песчаных оснований"
Производитель: PTL
Серия пластиковых фиксаторов арматуры PTL "XL, для песчаных оснований" с увеличенной площадью опоры производства Пластик-Текнолоджиз предназначена для создания защитного слоя бетона монолитных конструкций от 25 до 160 мм и рекомендована для
